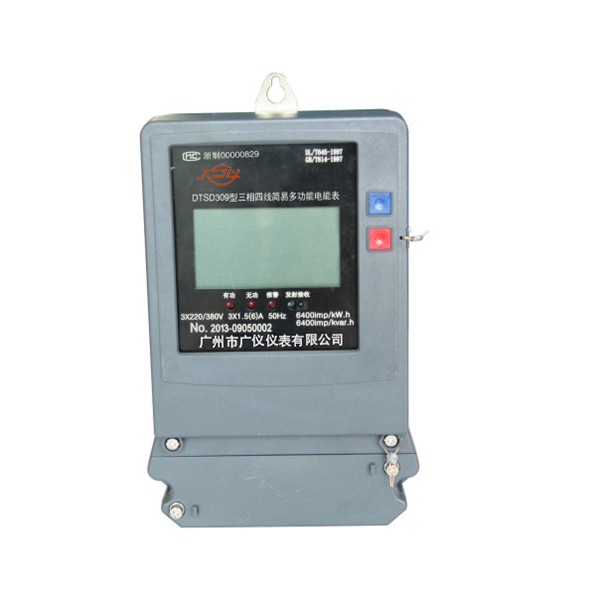

ENDTSD309三相四線多功能電能表（簡易多功能）
適用范圍
1、計量功能：計量正、反向有功、感容性無功及圓象限無功電能；
2、分時計量：具有四種費率，12個時區，每天分為10個日時段，共4套日時段可供選擇；
3、按月統計電量：具有電量總計和分時電量總計功能及上日和上上月的總用電量計量功能；
4、******需量：記錄******需量及其出現時間，需量周期默認為15分鐘，滑差時間默認為1分鐘；
5、時鐘、日歷功能（夏時制10年自動轉換）
6、停電顯示功能（可選）
7、時間記錄功能：記錄多種事件的發生時間及當時狀態，如斷相、停電、編程、復位、電池使用情況等；
8、通信功能：可采用RS485通訊接口或紅外線端口，與掌上電腦、計算機或紅外遙控器進行通信。
型號及其含義
主要技術參數與規格
|
型號及名稱 |
精度（級） |
參比電壓（V） |
標定電流（A） |
接線方式 |
裝箱尺寸 |
數量（只） |
|
DTSD309 三相四線多功能 電能表 (簡易多功能) |
1.0 2.0 |
3×57.7/100 3×220/380 |
1.5(6) |
互感式 |
|
|
|
5(20)，10(40) 15(60)，20(80)，30(100) |
直接式 |
|||||
|
DTSD309 三相四線多功能 電能表 (全功能) |
1.0 2.0 |
3×57.7/100 3×220/380 |
1.5(6) |
互感式 |
||
|
5(20)，10(40) 15(60)，20(80)，30(100) |
直接式 |
|||||
|

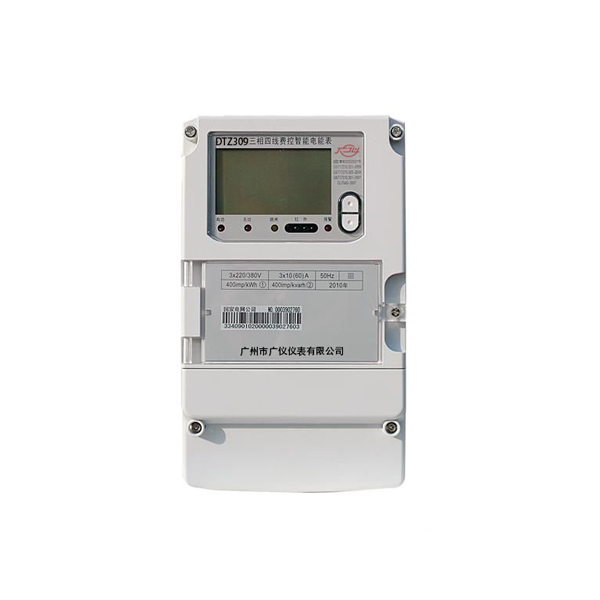

DTZ309 三相四線費控 智能電能表 |
1.0 2.0 |
3×57.7/100 3×220/380 |
1.5(6) |
互感式 |
|
|
|
5(20)，10(40) 15(60)，20(80)，30(100) |
直接式 |
|
標準 |
符合JB/T7656-1995，DL/T614-1997要求 |
|
脈沖常數 |
按銘牌標準 |
|
參比頻率 |
50HZ±5% |
|
時鐘誤差 |
≤0.5S/d |
|
平均無故障工作時間 |
≥5×10?h |
|
功耗 |
<2W，10VA |
|
正常工作電壓 |
（0.9~1.1）Vh |
|
極限工作電壓 |
（0.7~1.2）Vh |
|
環境溫度 |
（-25~55）℃ |
|
極限溫度 |
（-25~70）℃ |
|
相對溫度 |
≤75%(年平均溫度) |
|
設計壽命 |
15年 |
|
備用電池壽命 |
10年 |
|
脈沖輸出參數 |
脈沖寬度(80±20)ms 電壓幅值≤DC24V無源 |
