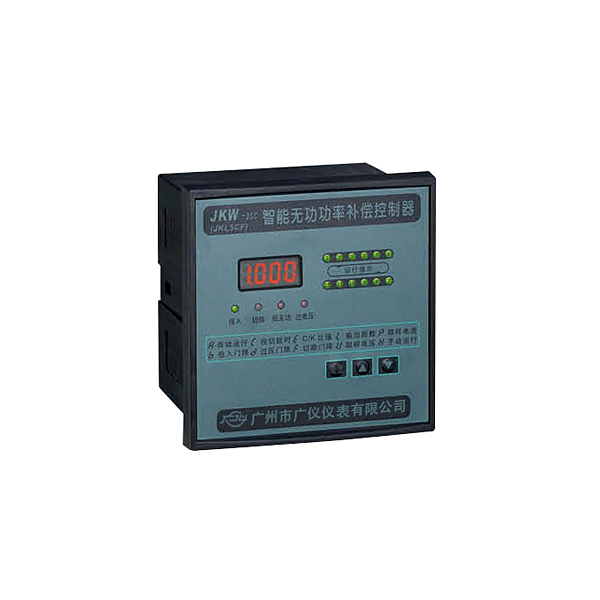

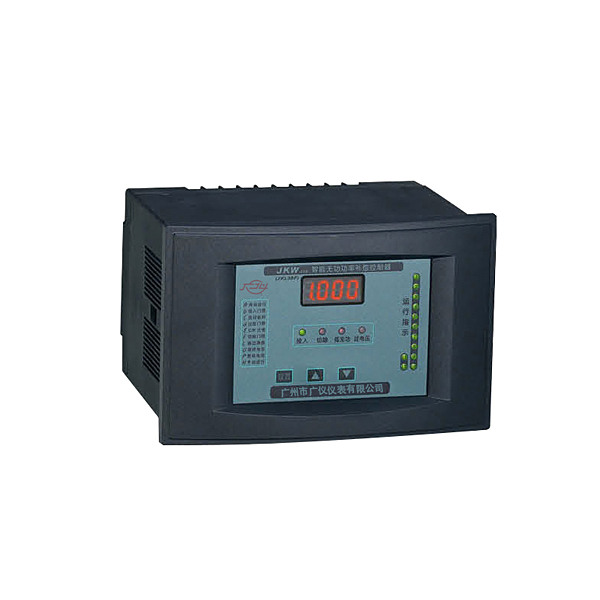

ENJKW-2系列三相共補型無功功率補償控制器
主要用途與使用范圍
JKW-2系列智能無功功率補償控制器采用國內外*********的單片機控制技術，取樣物理量為無功功率，交流采樣抗電網高次諧波干擾，提取基波電力參數控制電力電容器的接通來提高功率因數，該系列產品符合JB/T9663-1999行業標準，可廣泛適應于不同的電網條件。
工作條件
工作條件
●電源電壓：額定值為交流220V或380V，波動不能超過±10%。
●環境溫度：-25℃~55℃。
●相對濕度：******相對濕度為90%(20時)
●海拔高度：不超過2000m。
●環境條件：無爆炸易燃的危險介質，無腐蝕金屬的氣體及損壞電氣絕緣的導電塵埃。
功能特點
●實時顯示三相網絡狀況：包括系統電壓、系統電流、功率因數及控制參數等；
●自動識別取樣信號極性，接線無極性接錯之慮；
●具有設置參數掉電記憶功能，掉電后數據不丟失；
●具有過電壓和欠電壓保護功能；
●具有低無功閉鎖功能，電網無功高于C/K設定值而且功率因數低于投入門限設定值才回投入，有效防止投切振蕩；
●采用循環投切的方式工作，并且投切延時可調；
●各種參數全數字可調，直觀簡便，可廣泛適用于不同的電網條件；
●抗干擾能力強，能直接抵御來自外國共模幅值2000V的干擾脈沖。
主要技術參數
1.1基本技術參數
●額定電流：AC 0~5A
●額定電壓：AC 220V或80V
●觸點容量：AC220V/7A或AC380/3A每支路；
●電流輸入阻抗：≤0.02Ω；
●外殼防護等級：IP30;
●頻率：50HZ;
●靈敏度：50Ma;
●絕緣電壓：660V;
